TDD Bộ khuếch đại điện truyền dữ liệu hai chiều 840MHz Với Giao diện SMA Voltage 12V

HN-TDDPA20W_840truyền dữ liệu hai chiều

PMô-đun khuếch đại ower

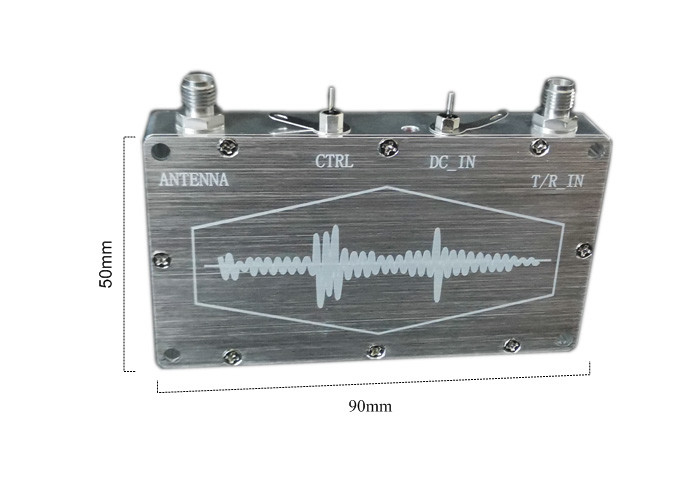

TDD mô-đun tăng cường công suất truyền dữ liệu hai chiều cùng tần số,Dnhầm lẫn50 × 90 × 14mm

• Năng lượng đầu ra:≥20W
• Phạm vi tần số:835️855MHz

☆Chuyển tiếp GAin:≥15dB±1dB

☆Công suất đầu vào tối đa:25dBm

☆Độ phẳng trong băng tần:≤ ± 0,50dB

☆RLợi nhuận cao:≤12dB±2dB

☆Đầu vào đầu ragiao diện:SMA

☆Tỷ lệ sóng đứng đầu vào:≤2Load50Ω)

☆Ra ngoài.đặt tỷ lệ sóng đứng:≤1,5Load50Ω)

☆Sự chậm trễ tương đối của nhóm:≤20ns

☆Thời gian chuyển đổi công tắc RF:Sthời gian tart≤5us /bThời gian phản ứng≤1 us

☆Lực tăng cường truyền và nhận cô lập:≥50dB

☆Mức điều khiển: tự động, đó là tự động phát hiện điện năng đầu vào để nhận ra truyền và nhận tự động, khi điện năng đầu vàolên đến10dBm, phát tín hiệu bắt đầu.khi sức mạnh đầu vào dưới0dBm chuyển đổi sang nhận(hoặc bên ngoài)CTRL" đầu cuối được sử dụng để đạt được truyền TTL cấp cao và nhận cấp thấp)

CTRL1:Tình trạng phát sóng, nhận từ bộ khuếch đại

CTRL0: nhận được trạng thái, phát đi

• Mô tả cảng:

1."T/R_IN" cổng được kết nối với cổng tần số vô tuyến của đài phát thanh kỹ thuật số, và "ANTENNA" cổng được kết nối với ăng-ten;

2."CTRL" là khả năng truyền của đài phát thanh kỹ thuật số được kết nối trong chế độ không tự động (chế độ tự động và chế độ bật, cần phải được thiết lập tại nhà máy,3.3V TTL level);

3."DC-IN" là + 12 nguồn cung cấp năng lượng,the đệm hàn được ép bởi bộ điện tụ xuyên này là điện cực âm;

4️Đèn chỉ số màu đỏ️, chỉ số màu đỏánh sángbật để chỉ trạng thái phát và đèn chỉ số màu đỏ tắt để chỉ trạng thái nhận

• Nhiệt độ hoạt động:-20 ̊+75°C
• Vtuổi già:12V
• Lưu lượng điện:12V/5.5A@20W;
